雾、云、天空和大气的环境光源
附:体积云的渲染 BugFix
实现基本的 Cube 的光线步进
BugFix01: 保留透视投影中被 Near 和 Far 剔除的内容

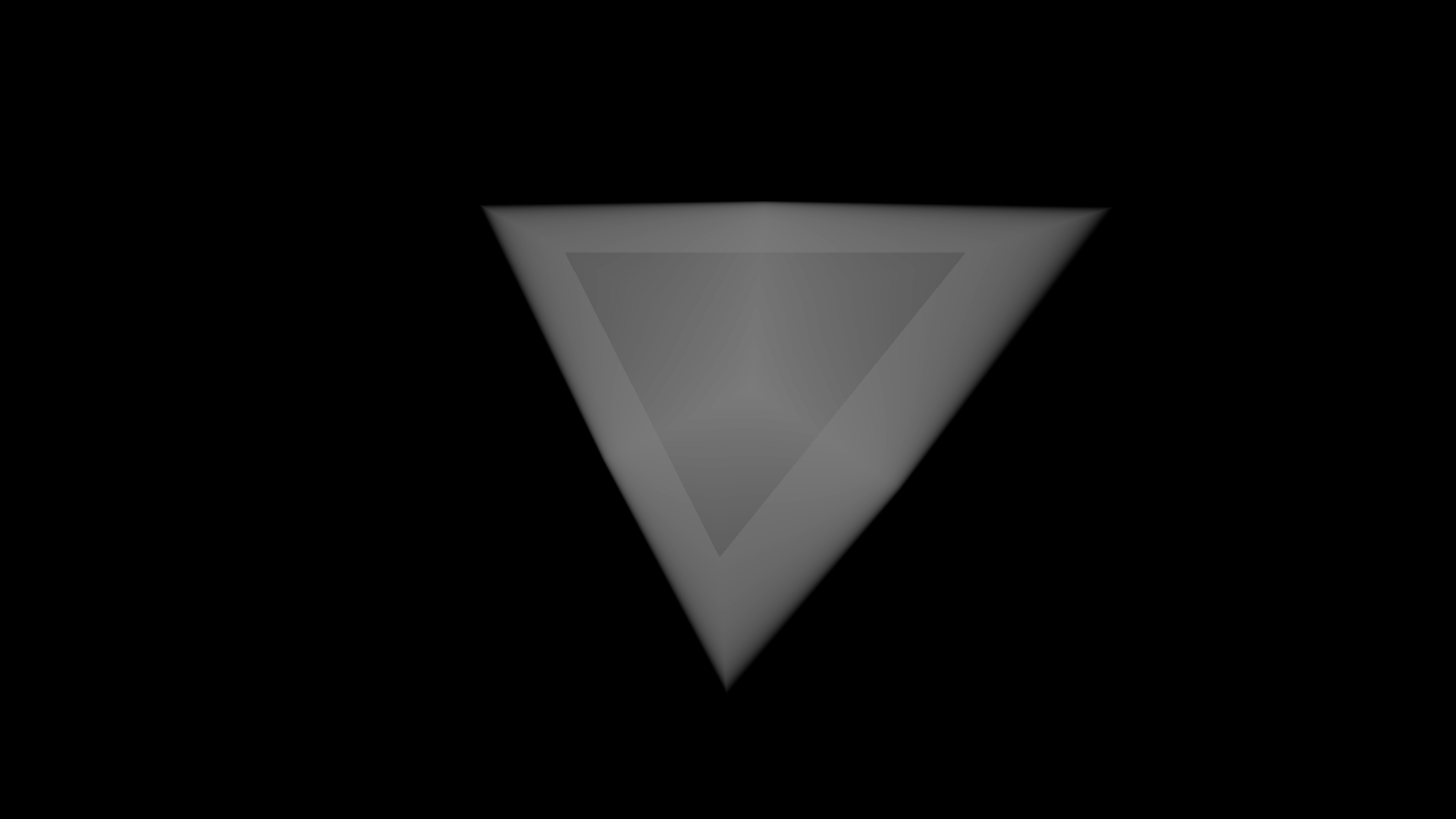

相机逐渐靠近 Cube 时,云体上出现平整的切面,相机完全进入 Cube 后,画面反而恢复正常。

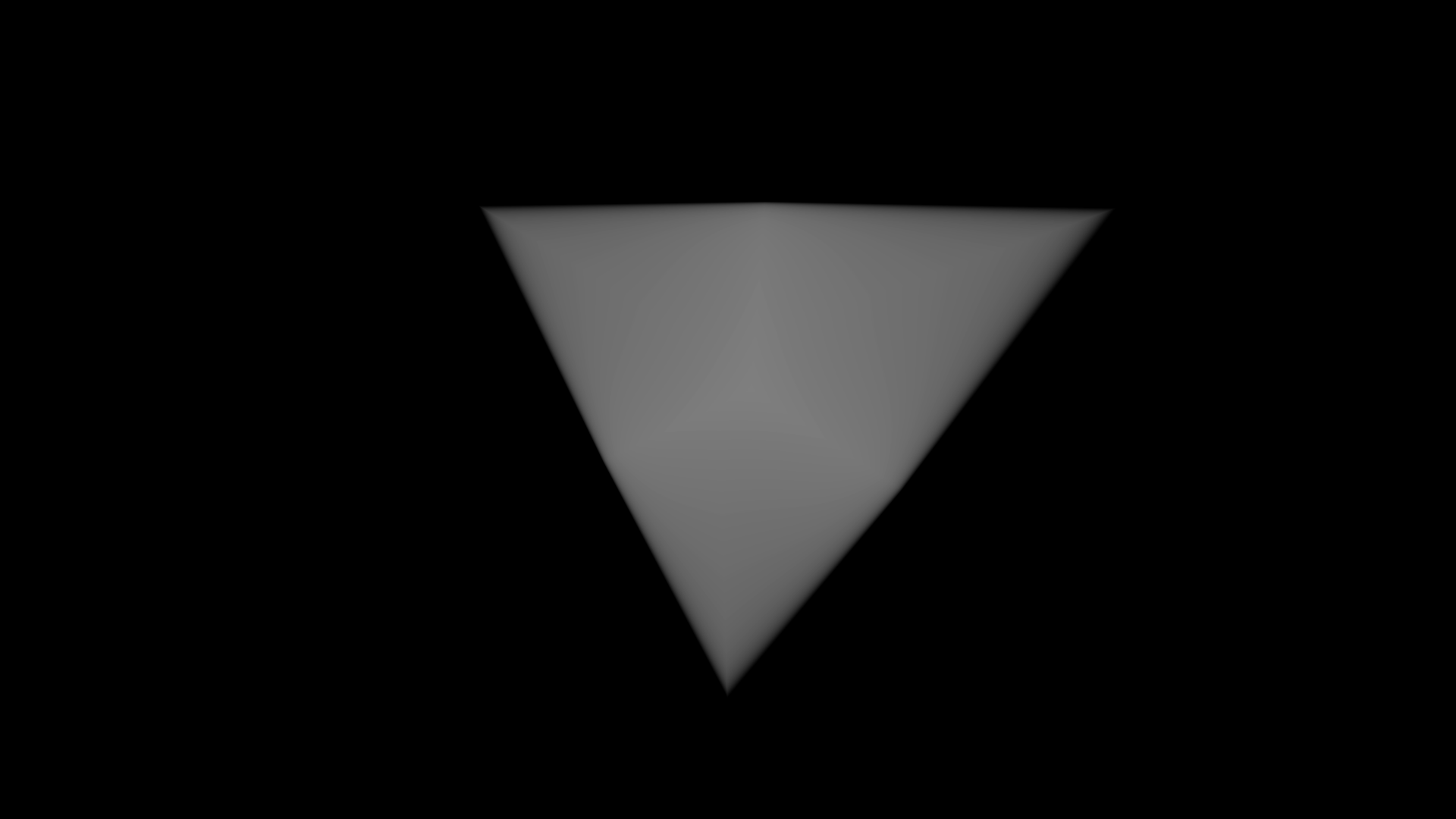

启用 GL_DEPTH_CLAMP 后,问题得以解决。
透视投影中位于 near plane 前面的物体面会被裁剪,不产生 fragment。
GL_DEPTH_CLAMP 用来阻止几何体被 near plane 和 far plane直接裁掉,把超出范围的深度压回有效范围,比如超过 near plane 的深度会被限制到最近深度,超过 far plane 的深度会限制到最远深度。
BugFix02: 解决进入 Cube 后亮度突变的问题

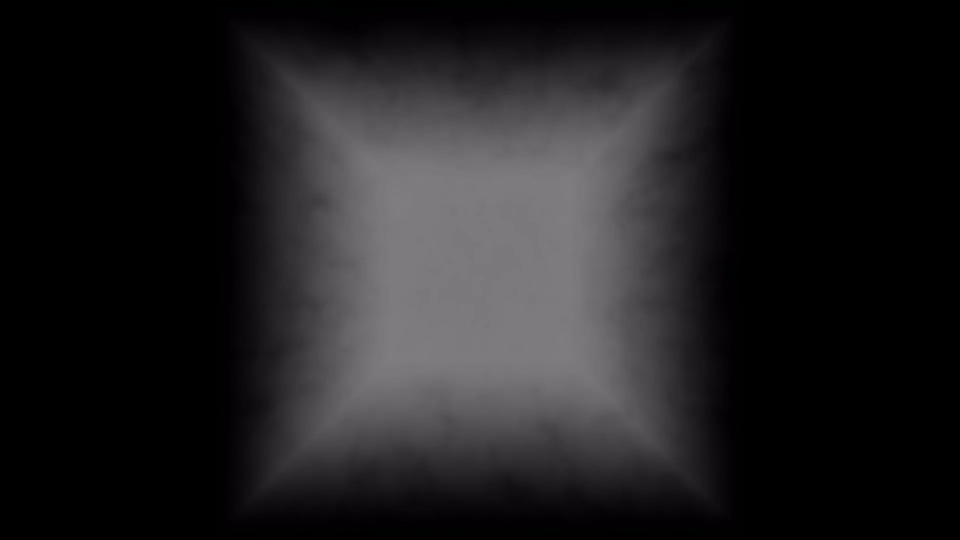

GIF根本原因是在关闭表面剔除的情况下,相机在 Cube 外执行了两遍 ray marching(Front Face 执行一次,Back Face 执行一次),进入 Cube 后只执行一遍 ray marching0(只执行 Back Face 的 ray marching),因此颜色发生突变。
解决方法是判断相机当前是否在 cube 内,如果在的话就剔除正面渲染,如果在 cube 外面的话就剔除背面渲染,保证只渲染一次。
glm::mat4 inverseModel = glm::inverse(test_object->GetTransform().GetModelMatrix());
glm::vec3 localCameraPos = glm::vec3(
inverseModel * glm::vec4(camera.GetPosition(), 1.0f)
);
constexpr float epsilon = 0.0001f;
bool cameraInsideVolume =
localCameraPos.x >= -0.5f - epsilon &&
localCameraPos.x <= 0.5f + epsilon &&
localCameraPos.y >= -0.5f - epsilon &&
localCameraPos.y <= 0.5f + epsilon &&
localCameraPos.z >= -0.5f - epsilon &&
localCameraPos.z <= 0.5f + epsilon;
glEnable(GL_DEPTH_CLAMP);
glEnable(GL_CULL_FACE);
glCullFace(cameraInsideVolume ? GL_FRONT : GL_BACK);
glDepthMask(GL_FALSE);
test_object->Draw();判断时要把相机转换到物体的局部坐标系中,之后判断和 bouding box 的位置情况,根据位置情况启用不同的面剔除。

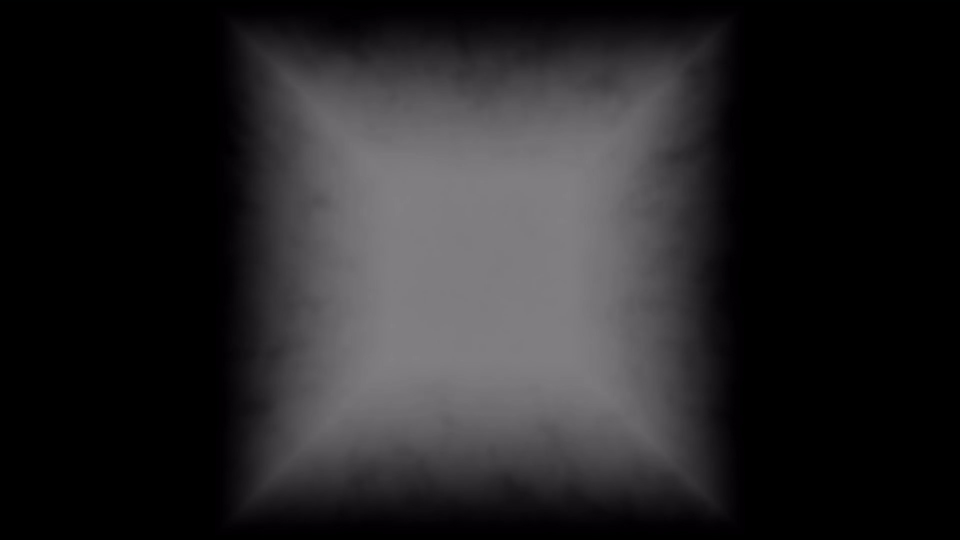

最终结果如下:
GIF
